Grunto sutankinimo Hmp Lfg deflektometras

Parduodamas profesionalus HMP LFG lengvasis dinaminis deflektometras / grunto sutankinimo matuoklis (Light Weight Deflectometer).

Gamintojas – HMP Magdeburger Prüfgerätebau GmbH, Vokietija.
Prietaiso Nr. 4836.

Skirtas greitam grunto, skaldos, žvyro, smėlio ir kitų pagrindo sluoksnių sutankinimo bei laikomosios gebos patikrinimui. Prietaisas matuoja dinaminį deformacijos modulį Evd.

Tinka kelių tiesimo, statybos, gerbūvio, pamatų, aikštelių, tranšėjų ir kitų žemės darbų kokybės kontrolei.

TECHNINIAI DUOMENYS:

Matuojamas parametras – dinaminis deformacijos modulis Evd
Evd matavimo diapazonas – <225 MN/m² (MPa)
Nusėdimo matavimo diapazonas – 0,1–2,0 mm
Nusėdimo matavimo tikslumas – 0,02 mm
Kritimo svoris – 10,0 kg
Apkrovimo mechanizmo svoris – 15,0 kg
Maksimali smūgio jėga – 7,07 kN
Smūgio trukmė – 17,0 1,5 ms
Apkrovos plokštės skersmuo – 300 mm
Apkrovos plokštės storis – 20 mm
Apkrovos plokštės svoris – apie 15 kg
Darbinė temperatūra – 0–40 C
Elektroninio matavimo bloko maitinimas – 4 R6/AA baterijos

KOMPLEKTACIJA:

HMP LFG apkrovos / kritimo mechanizmas
10 kg kritimo svoris
300 mm matavimo plokštė su davikliu
Elektroninis HMP LFG matavimo blokas su LCD ekranu
Terminis spausdintuvas matavimo rezultatams atspausdinti objekte
Matavimo ir prijungimo laidai
Maitinimo įranga
Transportavimo / apsauginis lagaminas elektronikai ir priedams

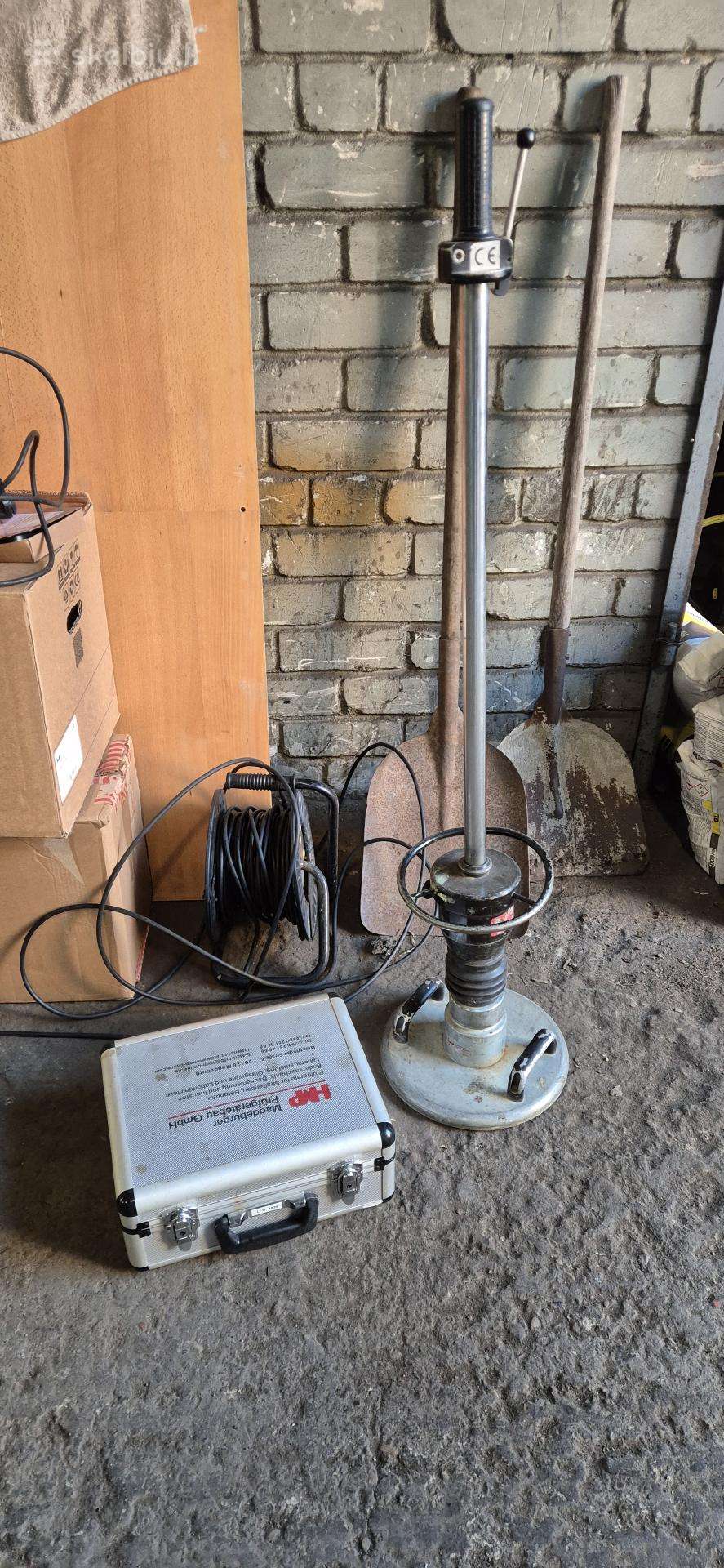

Visa nuotraukose matoma komplektacija

VEIKIMO PRINCIPAS:

Ant paruošto paviršiaus pastatoma 300 mm apkrovos plokštė. 10 kg svoriui krentant į spyruoklinį apkrovos mechanizmą sukuriamas standartizuotas impulsas. Daviklis išmatuoja plokštės nusėdimą, o elektroninis matavimo blokas pagal gautus duomenis apskaičiuoja Evd reikšmę MN/m² (MPa).

Matavimo rezultatus galima iš karto atspausdinti komplekte esančiu terminiu spausdintuvu.

PRITAIKYMAS:

grunto sutankinimo kontrolei
smėlio ir žvyro pagrindams
skaldos pagrindams
kelių ir įvažiavimų pagrindams
trinkelių pagrindams
statybinių aikštelių paruošimui
pamatų pagrindo patikrai
tranšėjų užpylimo kontrolei
inžinerinių tinklų darbams
kelių ir civilinės statybos laboratoriniams / kontroliniams matavimams

Didelis šio metodo privalumas – matavimui nereikia sunkios technikos ar atraminės transporto priemonės. Prietaisą gali naudoti vienas žmogus, todėl galima greitai atlikti daug kontrolinių matavimų skirtingose objekto vietose.

Profesionalus vokiškas HMP įrenginys, skirtas ne tik orientaciniam sutankinimo patikrinimui, bet ir konkrečiai Evd reikšmei nustatyti.

Prietaisas naudotas, todėl yra kosmetinių naudojimo žymių – būklė matoma nuotraukose.

Parduodamas visas komplektas toks, koks matomas nuotraukose.
